5130R: End Feed Reduced Tee

5130R

End Feed Reduced Tee

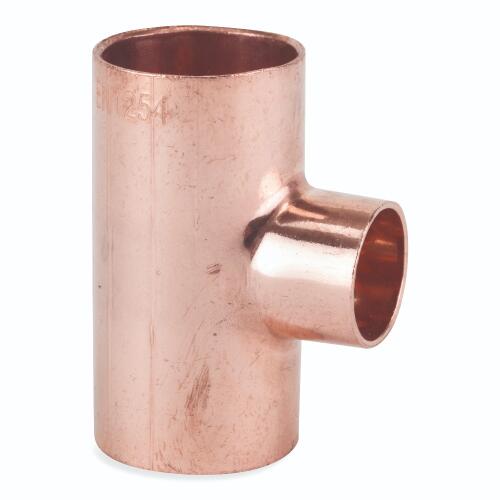

An image of the Flowflex End Feed Reduced Tee, product code: 5130R

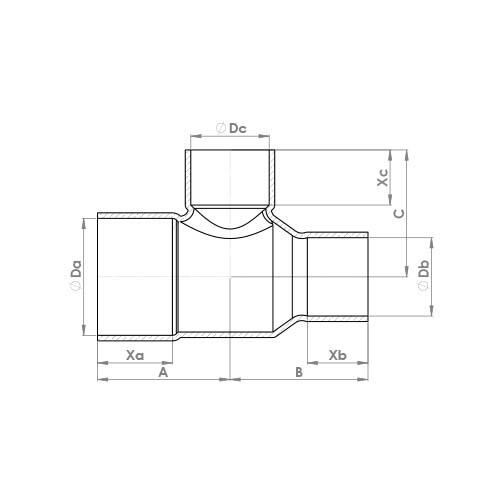

The technical schematic of the Flowflex End Feed Reduced Tee, product code: 5130R

Specifiche

La sezione delle specifiche descrive la struttura del prodotto, le caratteristiche principali e i dati essenziali, offrendo una panoramica chiara della sua qualità e prestazioni.

Generale
Applicazioni Aria Compressa, Combustibili Liquidi secondo 12514, Gas Domestico a Bassa Pressione secondo EN 1775, Gas ad Alta Pressione secondo EN 15001, Refrigerazione, Servizi di Acqua Calda e Fredda secondo EN 806, Servizi di Protezione Antincendio secondo EN 12845, Sistemi di Acqua Refrigerata, Sistemi di Drenaggio, Sistemi di Riscaldamento Chiuso secondo EN 12828
Assortimenti Raccordi a Rame
Codice HS 74121000
Codice Prodotto 5130R
Connesse Utilizzando BS EN 1254-1, BS EN 1254-5, BS EN ISO 9453, BS EN ISO 17672
Fatto a BS EN 1254, BS EN 1254-5
Si Combina Con BS EN 1057
Costruzione
The technical schematic of the Flowflex End Feed Reduced Tee, product code: 5130R
1 Copper Body CW024A (Copper)

Varianti

Le nostre varianti di prodotto sono disponibili in diverse dimensioni per soddisfare le tue esigenze, mantenendo le stesse specifiche affidabili e le prestazioni garantite. Scegli la soluzione perfetta senza compromessi sulla qualità.

Codice Descrizione Massa (kg) Qtà. Borsa. Qtà. Scatola.
5130R.151015 15 x 15 x 10mm 0.02 10 800
5130R.151510 15 x 10 x 15mm 0.02 25 800
5130R.152215 15 x 15 x 22mm 0.04 25 250
5130R.221022 22 x 22 x 10mm
5130R.221515 22 x 15 x 15mm 0.04 25 350
5130R.221522 22 x 22 x 15mm 0.04 25 300
5130R.222215 22 x 15 x 22mm 0.06 25 250
5130R.222822 22 x 22 x 28mm 0.08 10 170
5130R.281515 28 x 15 x 15mm 0.07 10 150
5130R.281522 28 x 22 x 15mm
5130R.281528 28 x 28 x 15mm 0.05 10 170
5130R.282215 28 x 15 x 22mm 0.08 10 150
5130R.282222 28 x 22 x 22mm 0.08 10 100
5130R.282228 28 x 28 x 22mm 0.08 10 150
5130R.282815 28 x 15 x 28mm 0.09 10 140
5130R.282822 28 x 22 x 28mm 0.09 10 150
5130R.351535 35 x 35 x 15mm 0.10 5 100
5130R.352222 35 x 22 x 22mm 0.11 5 90
5130R.352228 35 x 28 x 22mm 0.12 5 90
5130R.352235 35 x 35 x 22mm 0.11 5 70
5130R.352828 35 x 28 x 28mm 0.14 5 80
5130R.352835 35 x 35 x 28mm 0.13 5 60
5130R.353522 35 x 22 x 35mm 0.16 5 60
5130R.353528 35 x 28 x 35mm 0.16 5 60
5130R.421542 42 x 42 x 15mm 0.13 5 60
5130R.422242 42 x 42 x 22mm 0.14 5 50
5130R.422842 42 x 42 x 28mm 0.15 5 40
5130R.423535 42 x 35 x 35mm 0.21 5 40
5130R.423542 42 x 42 x 35mm 0.23 5 40
5130R.424235 42 x 35 x 42mm 0.27 5 40
5130R.541554 54 x 54 x 15mm 0.22 2 20
5130R.542254 54 x 54 x 22mm 0.30 2 20
5130R.542854 54 x 54 x 28mm 0.32 2 20
5130R.543554 54 x 54 x 35mm 0.32 2 20
5130R.544254 54 x 54 x 42mm 0.36 1 25
5130R.545442 54 x 42 x 54mm 0.40 1 25
5130R.672867 67 x 67 x 28mm 0.42 1 20
5130R.673567 67 x 67 x 35mm 0.48 1 20
5130R.674267 67 x 67 x 42mm 0.49 1 20
5130R.675467 67 x 67 x 54mm 0.55 1 12
5130R.762876 76 x 76 x 28mm 0.69 1 10
5130R.763576 76 x 76 x 35mm 0.69 1 10
5130R.764276 76 x 76 x 42mm 0.63 1 10
5130R.765476 76 x 76 x 54mm 0.08 1 10
5130R.766776 76 x 76 x 67mm 0.78 1 10
5130R.10822108 108 x 108 x 22mm 1.36 1 5
5130R.10835108 108 x 108 x 35mm 1.27 1 5
5130R.10842108 108 x 108 x 42mm 1.31 1 5
5130R.10854108 108 x 108 x 54mm 1.42 1 5
5130R.10867108 108 x 108 x 67mm 1.40 1 4
5130R.10876108 108 x 108 x 76mm 1.64 1 4
5130R.15954159 159 x 159 x 54mm 2.76 1 1
5130R.15967159 159 x 159 x 67mm 3.31 1 1
5130R.15976159 159 x 159 x 76mm 3.37 1 1
5130R.133108133 133 x 133 x 108mm 3.02 1 1
5130R.159108159 159 x 159 x 108mm 3.86 1 1
5130R.159133159 159 x 159 x 133mm 4.86 1 1
5130R.219159219 219 x 219 x 159mm 5.00 1 1

Condizioni di Lavoro

Queste condizioni di lavoro definiscono le temperature e le pressioni specifiche necessarie affinché il prodotto funzioni in modo affidabile, garantendo funzionalità ottimali, sicurezza e durata nel tempo.

Tutte le condizioni di lavoro presuppongono che i componenti siano stati assemblati e collegati correttamente e che rispettino la compatibilità con i rispettivi tubi.

Se prevedi di utilizzare i nostri prodotti in applicazioni al di fuori dell’ambito delle nostre raccomandazioni, devi richiedere la nostra approvazione in anticipo. In questi casi, ti invitiamo a contattarci.

Condizioni di Lavoro per l’uso con Brasatura
Temperatura (°C) Pressione (bar)
108mm ≤ 159mm
30 5
65 3
110 2
6mm ≤ 34mm
30 25
65 25
110 16
34mm ≤ 54mm
30 25
65 16
110 10
54mm ≤ 108mm
30 16
65 16
110 10
Condizioni di Lavoro per l’uso con Saldatura a Piombo > 50%
Temperatura (°C) Pressione (bar)
6mm ≤ 54mm
30 16
65 10
110 6
54mm ≤ 108mm
30 10
65 6
110 4
Condizioni di Lavoro per l’uso con Saldatura a Stagno > 95%
Temperatura (°C) Pressione (bar)
6mm ≤ 34mm
30 25
65 25
110 16
34mm ≤ 54mm
30 25
65 16
110 10
54mm ≤ 108mm
30 16
65 16
110 10
